风机过滤单元FFU解决高等级洁净室工艺需求

     高级别洁净室需要百级甚至十级层流罩用以解决工艺需求,风机过滤单元FFU独立性的结构特点可解决生产工艺调整难题以达到洁净等级1000级至1级要求

因为不同洁净室的按照不同的使用要求,会有不同的等级要求,如10级、100级、10000级等,这就使得洁净工程存在一定难度,而风机过滤器单元(简称FFU)的出现相对解决了这些问题。

     一、运用FFU处理洁净工程存在的问题

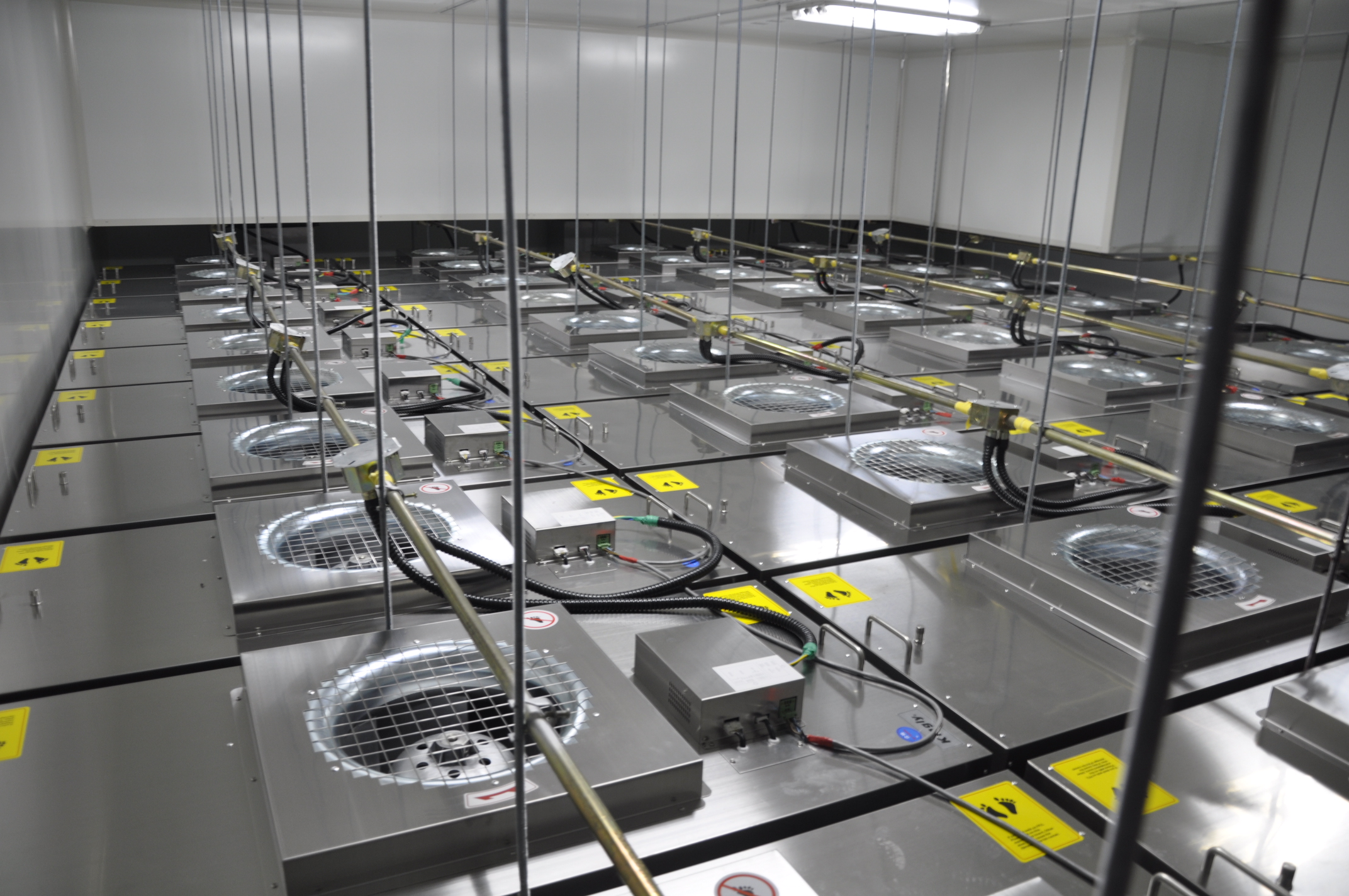

    (1)使用用FFU能够节约省空间,解决洁净室吊顶顶部空间狭小的问题。 因为高等级的洁净室(如百级间)需要百级甚至十级层流罩用以解决工艺需求,洁净室吊顶上部将安装一个个巨大的送风静压箱,静压箱内建立通风机,这些静压箱连同送风管、回风管占据了很大的空间,使 得维修空间变的狭小,有时甚至影响消防通道的运用。 可是当运用FFU的时侯,洁净室的吊顶被分成了若干模块,每个模块就是一个FFU,这样能够经过调整每个模块(即FFU)来满足吊顶上部送风静压箱的压力平衡的要求,然后大大降低了对该静压箱 高度的要求。能够节省了送、回风管,故可节省安装空间。尤其是在改造工程遭到层高约束时,FFU有效地处理了这一问题。

     (2)运用FFU独立性的结构特点,可随时调整,弥补洁净室机动性不足,然后解决了生产工艺不宜调整的缺陷。 洁净房间的保护结构一般为金属壁板结构,一般建成后,布局不能随意改动,但因为生产工艺的不断更新,使得原有的厂房洁净度布局不能满意新工艺的需求,导致洁净厂房因为产品换代而需要频频改动,很多 浪费财力、物力。假如经过增减FFU数量的方法,就能够局部调整房间的洁净度布局,用以满意工艺的要求。并且FFU自带动力,能够节省很多的资金。这关于一般会集送风的净化体系 来说几乎是不可能达到同样效果的。

    (3)FFU体系节能显著,解决了空调机房巨大、空调机组运转费用高的的缺陷。 假如面积较大厂房的单个洁净间有较高洁净等级的需求,那么势必会集送风的空调机组风量较大,风机压头较高,才能克服风管管道的阻力,以及初效、中效、高效过滤器的阻力,才干满足这些房间洁净度的 需求,这样会导致空调全体运转费用增高,而那些较高洁净等级的房间的洁净度效果却未必能满意需求。并且会集送风体系只要空调机出现故障,就会造成这台空调机所触及的全部洁净室中止运转。

     (4)负压密封 FFU送风体系的静压箱为负压,因而即便风口安装存在走漏,也是从洁净室向静压箱走漏,不会形成对洁净室的污染。

     二、使用注意事项

挑选与安装FFU时应留意的事项

  FFU是一个自带风机的高效过滤器送风口,它与其专用龙骨体系、加压风机、冷却盘管、新风体系以及专用灯具一起组成了FFU体系。也就是将风机和过滤器(高 效过滤器或超高效过滤器)组合在一起构成本身能提供动力的净化设备。过去在洁净工程中常用的带风机的高效过滤器的送风口,自净器,层流罩等都是FFU的一种。

其组成包括:

风机(交直流风机分析)

箱体(CFD气流模拟导流结构;电机、扇叶、控制电路)

过滤器(过滤机理)

控制系统(稳定、兼容、数据实时监控、多功能服务)

在挑选及安装FFU应留意以下问题。

     1/噪音操控 :FFU的风机一般为几台甚至几十台并联运用,当设计时要考虑FFU噪音的叠加,保证《洁净室厂房设计规范GB50073-2001》中明确规定“洁净室内的噪音级(空态),非单向流洁净室不应大于60db,单 向流、混合流洁净室不应大于65db”的要求。因而在挑选风机时最好挑选高性能、压出式、直驱后径向叶片风机,这样能够下降全体噪音。

      2风机外壳的挑选: 在挑选FFU风机外壳结构的时候,不但要考虑避免风机走漏和消除运送与转移期间带来的损坏,并且还要考虑能用消毒剂消毒,以及FFU运用的环境,因而最好选用不锈钢或铝合金的材料作外壳。

     3龙骨架的选用: 因为FFU的风机过滤机组是直接安装在天花板骨架间,为了使过滤器既要替换简洁快捷,又要使FFU的风机运转保持平衡,减少安装失衡的机率。因而一般考虑专业配套的龙骨架。这种龙骨架是选用机械 冷轧成特别几何形状(U形)的型钢,金属表面依据其环境不同,进行防腐处理(如静电喷涂、热冷镀锌、环氧等),能够即保证了与之相似槽钢的强度,又满意了FFU运转的需求。

      4操控方法的挑选 :目前FFU一般选用单相多速交流电机、三相多速交流电机和直流电机。电机的供电电压大致有110V、220V、270V、380V四种。其操控方法首要分为以下几种:

     (1)多档开关操控体系:此体系只包括FFU自带的一个调速开关和一个电源开关。因为操控元件为FFU自带,散布在洁净室吊顶内的各个方位,工作人员必须在现场经过拨挡开关来调整,操控起来 极不便利,并且FFU的风速可调规模有限,仅限于几档。选用多档开关操控方法长处是操控简略、成本低,但存在许多缺陷:比如:能耗大、不能滑润调速、没有反应信号、不能完成灵敏的组群操控等。

      (2)接连速度调理操控:此体系接连速度调理操控与多档开关操控方法比较,多了一个接连速度调理器,使FFU风机转速接连可调,但一起也牺牲了电机功率,使其能耗比多档开关操控方法还要高。

     (3)计算机操控:此体系与前面两种方法比较,计算机操控方法是比较先进的功能:不但能够选用集散型操控方法,能够很便利的完成FFU的会集监测和操控,并且还能够便利的完成FFU的单台、多台及分区控 制。另外能够设置操控体系预留通信接口,可与上位机或网络进行通讯,然后完成远程通信和办理功能。

     (4)遥控操控:此体系遥控操控方法作为计算机操控方法的一种补充,可运用遥控器对每台FFU进行操控,与计算机操控方法相辅相成。这几种操控方法在挑选时要依据实际情况进行选用。

     三、FFU的维护 :选用FFU送风方法时,往往不是单台设备而是数十台、数百台FFU安置在吊顶上,因而给维护管理带来一定的难度。一般高效过滤器从洁净室内进行替换,而风机多数需要在龙骨架顶端(静压箱内部)维 护,但假如静压箱没有满足的高度无法从内部保护风机时,那么就要考虑从洁净室内部进行保护风机的可行性了。总之,在使用FFU时要依据实际情况进行考虑,达到既保留其特点又下降成本的意图。
